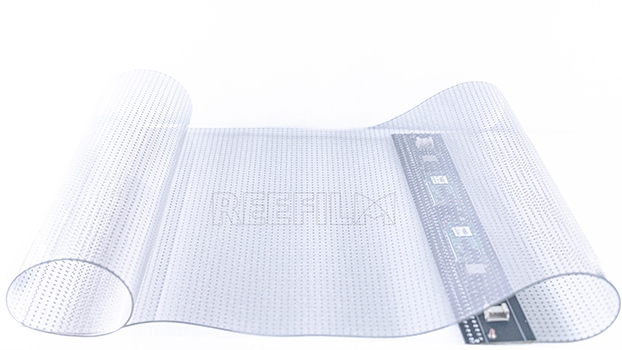

技术可行性分析

　　理论上，全透明的 LED 柔性透明屏是可能的，但需要突破材料、结构和工艺的多重限制。目前的技术路径主要围绕以下核心方向展开：

　　透明电极材料的革新

　　传统 LED 依赖金属电极（如铝、铜），但金属的不透明性导致透光率受限。研究人员正探索替代材料：

　　石墨烯：导电性与透光率均超过 90%，但制备成本高、均匀性不足。

　　纳米银线：透光率可达 95%，但易氧化，需封装保护。

　　碳纳米管：柔性好、导电性强，但需解决分散性和接触电阻问题。

　　若能实现低成本、高稳定性的透明电极，LED 的透光率将显著提升。

　　LED 芯片的超薄透明化

　　传统 LED 芯片因衬底材料（如蓝宝石）和电极结构不透明，需通过倒装芯片、垂直结构等技术改进：

　　垂直结构 LED：将电极置于芯片上下两侧，减少水平方向遮挡，透光率提升至 80% 以上。

　　剥离衬底技术：移除蓝宝石衬底，直接在柔性基板上生长透明 LED 层，透光率可达 90%。

　　但超薄芯片的发光效率和可靠性仍是挑战。

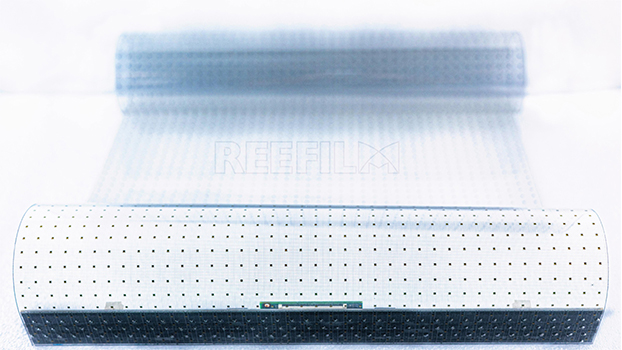

　　透明封装与柔性基板优化

　　透明封装材料：采用高透光率的硅胶或环氧树脂，避免传统封装胶的黄化问题。

　　柔性基板：聚酰亚胺（PI）透光率约 85%，但需通过涂层或纳米结构进一步提高透明度。

　　未来若能结合新型透明聚合物（如环烯烃共聚物），透光率可突破 95%。

　　当前进展与瓶颈

　　实验室成果：

　　2023 年，韩国团队研发出透光率 92% 的柔性 LED 屏，采用石墨烯电极和垂直结构芯片，可弯曲半径达 5mm。

　　国内研究机构通过纳米压印技术制备出透明电极，透光率达 94%，但亮度仅为 500 尼特（商用需 1000 尼特以上）。

　　商业化障碍：

　　亮度与透明度矛盾：透明材料吸收部分光线，导致亮度下降。

　　寿命与稳定性：柔性基板在高温、高湿环境下易老化，影响长期可靠性。

　　成本：透明电极和超薄芯片的制备成本是传统 LED 的 3-5 倍。

　　与其他技术的对比

　　OLED：已实现全透明（如三星透明电视），但寿命短（约 1 万小时），亮度低。

　　MicroLED：理论透明度非常高，但芯片巨量转移技术未成熟，成本 prohibitive。

　　柔性 LED：平衡柔性与透明度，适合动态场景（如可穿戴设备）。

　　未来展望

　　材料突破：钙钛矿 LED（PeLED）兼具高透光率和发光效率，若解决稳定性问题，可能成为下一代透明显示技术。

　　结构创新：结合超表面（Metasurface）设计，通过纳米结构调控光传播，提升透明度和亮度。

　　应用场景：

　　汽车：透明挡风玻璃显示导航信息。

　　医疗：透明手术显示设备实时传输影像。

　　消费电子：可折叠透明手机。

　　结论：全透明 LED 柔性屏在技术上已接近突破临界点，但需解决亮度、成本和稳定性问题。预计 5-10 年内，实验室原型将逐步向商业化过渡，推动透明显示进入 “无界交互” 时代。
