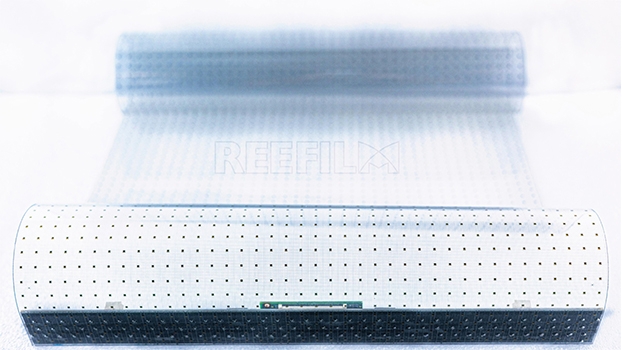

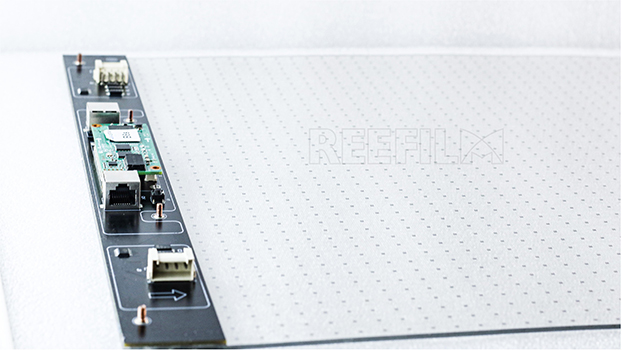

在 LED 柔性薄膜屏的设计中，优化电路布局来减少信号干扰至关重要，关乎显示质量和稳定性。以下从多个关键设计角度进行探讨。

　　合理规划线路布局

　　信号线路应尽量短且直，减少弯折与迂回。弯折过多会使信号传输路径变长，增加信号反射和衰减。同时，要将高速信号线路和低速信号线路分开布局，避免相互干扰。例如，将时钟信号线路单独规划，因为时钟信号频率高，容易对其他信号产生干扰。还可以通过正交布线的方式，让不同类型的信号线路相互垂直，减少电磁耦合。

　　采用屏蔽技术

　　为了防止信号干扰，可在易受干扰的线路周围设置屏蔽层。比如，使用金属屏蔽层包裹敏感信号线路，将干扰信号阻挡在外。对于多层电路板，合理分配地层和电源层，利用接地平面作为屏蔽，减少信号间的串扰。同时，在电路板的边缘添加接地边框，进一步增强屏蔽效果。

　　优化电源分配网络

　　稳定的电源是减少信号干扰的基础。设计有效的电源分配网络，减小电源噪声。使用多个去耦电容，在不同频段上对电源进行滤波，去除高频和低频噪声。将大电容放置在靠近电源输入的位置，滤除低频噪声；小电容靠近芯片电源引脚，滤除高频噪声。另外，采用电源层分割技术，将不同电压的电源区域分开，避免不同电源之间的干扰。

　　元件布局优化

　　元件布局要遵循功能分区原则，将相关功能的元件集中放置。例如，将驱动芯片和与之对应的 LED 像素点尽量靠近，缩短信号传输距离。同时，避免将高噪声元件和敏感元件相邻放置，像功率元件这类产生较大噪声的，要与信号处理元件保持一定距离。此外，合理安排元件的方向，使信号流向一致，减少信号交叉和干扰。

　　接地设计

　　良好的接地设计能有效降低信号干扰。采用多点接地方式，确保电路板上各个区域都有良好的接地连接。对于柔性薄膜屏，由于其可弯曲的特性，接地设计要更加灵活。可以使用柔性接地材料，保证在屏幕弯曲时接地的稳定性。同时，优化接地路径，减少接地电阻，提高接地效果。

　　通过以上从线路布局、屏蔽、电源管理、元件布局和接地等多方面的设计优化，可以有效减少 LED 柔性薄膜屏的信号干扰，提升其显示性能和稳定性，满足不同应用场景的需求。
