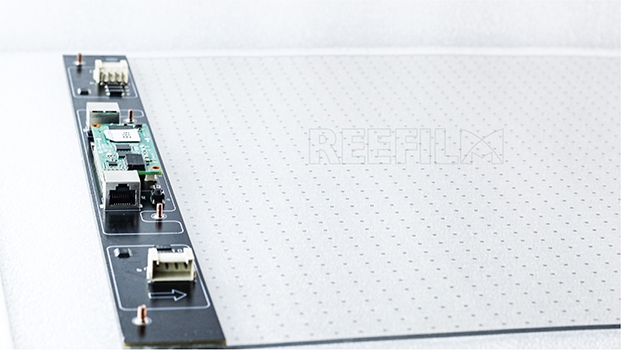

LED 柔性薄膜屏的制造工艺具有较高的复杂程度。

　　从基底材料准备开始，就需要选择合适的柔性材料作为屏幕的基础支撑。这些材料既要具备良好的柔韧性，能够承受弯曲和折叠，又要满足一定的光学和电学性能要求。例如，常用的聚酰亚胺薄膜，其合成过程就涉及到复杂的化学聚合反应，需要准确控制反应条件如温度、压力和化学物质的比例，以确保材料的质量和性能稳定。

　　在 LED 芯片的转移和封装环节，难度也不容小觑。由于薄膜屏要求芯片能够紧密贴合在柔性基底上，传统的芯片转移技术很难直接应用。目前一些先进的技术如微转印技术被用于将微小的 LED 芯片准确地放置在薄膜上。这一过程就像是在一张柔软且很薄的纸上放置一颗颗微小的沙粒，而且要保证位置准确、电气连接良好。封装材料的选择和封装工艺也至关重要，封装材料需要在保护芯片的同时，适应薄膜的柔性变形。其固化过程需要严格控制环境参数，否则可能导致封装层出现裂缝或者与芯片、基底分离等问题。

　　另外，薄膜屏的电路布线也是一个复杂的部分。由于其柔性的特点，传统的刚性电路板布线方式不适用。需要采用柔性电路板（FPC）技术或者直接在薄膜上进行印刷电路的方式。这要求在制造过程中准确地设计电路图案，确保线路的导电性、稳定性和抗弯折性。而且，在整个制造过程中，还要考虑到屏幕的散热问题。因为 LED 芯片在工作过程中会产生热量，而柔性薄膜的散热性能相对较差。如果散热不好，会导致芯片性能下降、寿命缩短甚至损坏。所以，在制造工艺中需要设计合理的散热结构或者添加散热材料，这无疑又增加了制造的复杂性。总之，LED 柔性薄膜屏的制造是一个多环节、高精度、复杂的系统工程。
