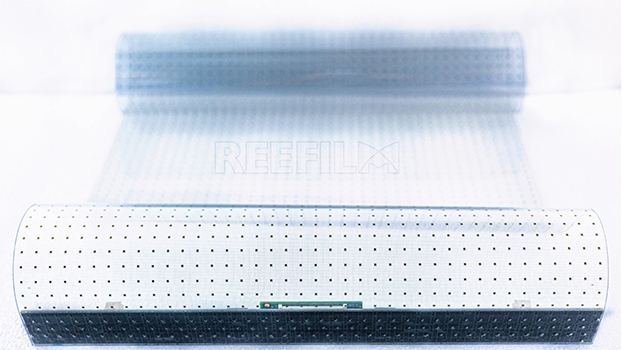

LED 柔性薄膜屏实现柔性可弯曲特性主要基于以下特殊的半导体技术：

　　一、新型封装技术

　　传统 LED 显示屏的封装通常是为了保护芯片并提供稳定的光学和电学环境。而 LED 柔性薄膜屏采用了特殊的封装方式，例如采用了柔性封装材料。这种材料具有良好的柔韧性，可以随着屏幕的弯曲而变形，不会因为物理变形而损坏内部的芯片和电路。像一些有机硅类的封装材料，它们的弹性模量较低，能够在弯曲时有效缓冲应力。同时，封装工艺也经过优化，使得芯片能够紧密地固定在柔性基底上，确保在弯曲过程中芯片位置的相对稳定。

　　二、柔性基底材料与电路设计

　　基底材料

　　在半导体技术层面，柔性薄膜屏使用了特殊的基底材料。例如，聚酰亚胺（PI）薄膜是常用的基底。PI 薄膜具有高耐热性、良好的机械性能和电学性能。它能够在承受一定程度的弯曲后依然保持材料的完整性，为 LED 芯片和电路提供稳定的支撑。从分子结构上看，PI 的长链分子结构使其具有柔韧性，并且可以在其上通过化学气相沉积（CVD）或物理气相沉积（PVD）等方法制备金属薄膜电路。

　　电路设计

　　为了适应弯曲，电路的设计也进行了创新。采用了分布式的电路布局，减少了局部应力集中。通过将电路设计成类似于网状的结构，当屏幕弯曲时，电流依然能够均匀地分布在整个屏幕上。而且，电路中的导线采用了具有良好柔韧性的金属材料，如铜合金等，这些材料在经过特殊的加工工艺后，如超薄化处理和表面处理，能够在弯曲过程中减少金属疲劳和断裂的风险。

　　三、芯片技术的适配

　　LED 芯片本身也需要在一定程度上适应柔性要求。芯片的尺寸和厚度经过优化，更小巧轻薄的芯片能够更好地贴合柔性基底。并且，芯片的连接方式采用了更具弹性的键合技术，如使用特殊的导电胶或者柔性金属丝连接芯片与电路，使得在弯曲时芯片与电路之间的连接依然能够保持良好的导电性，从而保证了信号传输和正常的发光功能。
