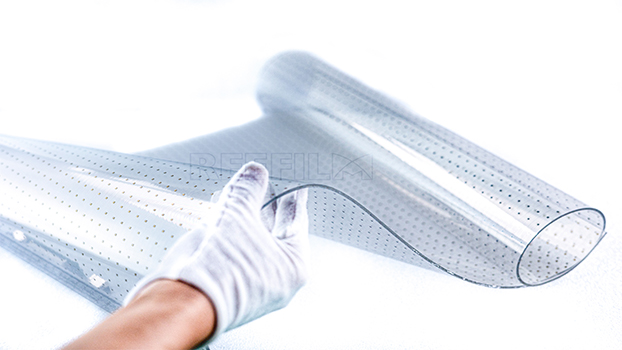

LED 柔性薄膜屏的制作工艺面临着诸多难点，主要体现在以下几个方面：

　　材料选择是一大难点。为了实现柔性，需要采用特殊的薄膜材料，这些材料既要具备良好的柔韧性，能够承受多次弯曲而不破裂，又要保证足够的透明度和光学性能，以确保显示效果。同时，材料还需具备良好的耐热性、耐寒性和耐湿性，以适应不同的环境条件。寻找满足这些苛刻要求的材料并非易事，需要进行大量的研发和测试。

　　精 密加工也是一个挑战。LED 柔性薄膜屏的制造需要高精度的加工工艺，以确保各个部件的尺寸和位置精度。例如，在制作微小的 LED 芯片时，需要采用先进的光刻技术和蚀刻技术，将芯片尺寸控制在非常小的范围内，同时保证芯片的性能和质量。此外，将 LED 芯片与柔性薄膜基板进行贴合也是一项技术难题，需要确保贴合的精度和牢固度，以避免出现气泡、分层等问题。

　　电路设计和布线也较为复杂。由于柔性薄膜屏可以弯曲，传统的刚性电路板设计方法不再适用。需要采用柔性电路板技术，设计出能够适应弯曲和拉伸的电路布局。同时，为了保证信号传输的稳定性和可靠性，还需要进行合理的布线设计，避免信号干扰和衰减。这对电路设计工程师提出了更高的要求，需要具备丰富的柔性电路设计经验和专业知识。

　　封装技术也是制作工艺的难点之一。LED 柔性薄膜屏需要进行有效的封装，以保护内部的 LED 芯片和电路不受外界环境的影响。封装材料需要具备良好的柔韧性、密封性和耐候性，同时还要能够承受弯曲和拉伸。此外，封装工艺也需要考虑到屏幕的可弯曲性，确保封装后的屏幕不会因为弯曲而出现破裂或损坏。

　　蕞后，质量检测也是一个重要的环节。由于 LED 柔性薄膜屏的结构复杂，传统的质量检测方法可能无法完全适用。需要开发出专门的检测设备和方法，对屏幕的各项性能指标进行仔细检测，确保产品的质量和可靠性。

　　总的来说LED 柔性薄膜屏的制作工艺存在着材料选择、精 密加工、电路设计、封装技术和质量检测等多个难点，需要科研人员和工程师们不断进行技术创新和突破，才能推动其在各个领域的广泛应用。
